Bow & Stern Thruster

Bow & stern thruster merupakan salah satu jenis deck machinery yang ada diatas kapal. Jenis permesinan ini merupakan kelengkapan yang berfungsi untuk memudahkan kapal bergerak kesamping (kanan maupun kiri) dalam proses olah gerak dan bersandar di dermaga. Sesuai dengan tata namanya, bow thruster terletak di sisi haluan (depan) kapal dan memungkinkan untuk membantu haluan kapal bergerak kearah sisi kanan - kiri kapal. Sedangkan stern thruster terletak di sisi buritan (belakang) kapal dan memungkinkan untuk membantu buritan kapal bergerak kearah sisi kanan - kiri kapal.

Thruster ini terdiri dari prime mover dan propeller. Prime mover merupakan sumber tenaga penggerak yang pada umumnya berasal dari elektro motor (electric motor) dan motor diesel (combustion motor). Prime mover tersebut akan selalu bergerak searah dan yang memungkinkan gerakan kanan-kiri adalah pengaturan yang dilakukan pada sistem hidrolis penggerak propeller (pada umumnya menggunakan penggerak CPP).

Elektro motor penggerak ini menggunakan arus tinggi yang pada umumnya sistem starting menggunakan rangkaian star-delta. Dengan menggunakan elektro motor maka perawatan dititik beratkan pada sistem kelistrikan penggerakknya. Jenis prime mover yang lainnya adalah menggunakan motor bakar yang bergerak searah dan kemudian disambungkan pada propeller penggerak thruster.

Stern thruster dengan penggerak menggunakan elektro motor. (Foto by: Dokumentasi pribadi penulis).

Propeller yang terpasang pada thruster pada umumnya digerakkan menggunakan sistem hidrolis yang bekerja berdasarkan sistem CPP (controlable pitch propeller).

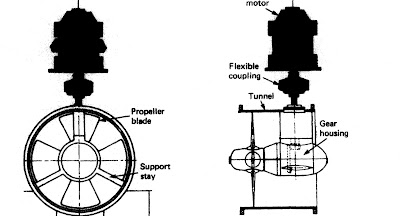

Sketsa penataan prime mover dengan propeller. (Foto by: Introduction to Marine Engineering, Revised Second Edition).

Minyak lumas hidrolis ditempatkan dalam store tank kemudian disirkulasikan menggunakan pompa penggerak. Minyak lumas yang dipompa tersebut kemudian digunakan untuk menggeraakkan daun proleller (sitem CPP) menggunakan pilot valve yang kemudian dapat menggerakkan kearah sisi kanan - kiri.

Continue

Engine Telegraph

Dalam operasional kapal, sistem kendali pada umumnya terpusat pada satu tempat yaitu anjungan (bridge). Kendali yang dimaksudkan adalah kaitannya dengan sistem stabilitas dan mobilitas kapal. Dalam kaitannya dengan sistem kendali mobilitas atau pergerakan kapal sangat erat hubungannya dengan permesinan yang ada di engine room.

Untuk dapat melakukan kendali mobilitas dengan baik, maka diperlukan sarana dan isyarat yang tepat untuk menjamin informasi yang disampaikan dappat diterima dengan baik dan benar. Terdapat beberapa sarana dengan berbagai isyarat untuk melalukan komunikasi antra anjungan dengan kamar mesin. Salah satu dintaranya adalah telegraph.

Contoh komposisi putaran mesin pada masing-masing tingkat kecepatan pada kapal berpenggerak mesin diesel dengan sistem propulsi CPP (controlable pitch propeller)

(Foto by: Dokumentasi pribadi penulis)

Telegraph merupakan sarana komunikasi terpenting antara anjungan dengan kamar mesin. Melalui telegraph ini, sistem kendali propulsi kapal dapat dipenuhi sesuai dengan tingkat kecepatan dan/atau putaran mesin yang dikehendaki oleh Nakhoda. Terdapat beberapa isyarat dalam teleghraaph diaantaranya adalah,

• F / E merupakan kependekan dari Finish With Engine / Finish Engine. Instrumen ini merupakan isyarat apabila peran propulsi mesin induk (main engine) telah selesai digunakan dalam proses manouver. Apabila isyarat ini telah diterima dikamar mesin, artinya mesin imduk dan permesinan bantu yang menunjang operasionalnya telah selesai / dapat dimatikan.

• S / B merupakan kependekan dari stand-by. Instrumen ini memberikan isyarat bahwa kapal dan sistem permesinan telah siap untuk melakukan olah gerak. Setelah terjadi pergerakan kapal, dalam kondisi ini akan ada perubahan pitaran dan/atau kecepatan dan putaran mesin induk yang bervariasi sesuai dengan kondisi dan kebutuhan selama proses olah gerak.

• R / U adalah kependekan dari running-up atau beberapa istilah dilapangan yang sering digunakan pada kondisi ini adalah full-away. Instrumen ini memiliki arti bahwa kapal telah selesai melakukan proses olah gerak. Selanjutnya kapal berada di luar alur (laut bebas) dan dikondisikan menggunakan putaran mesin maksimal  yang konstan.




• Nav Full (ahead) adalah instrumen pada telegraph yang dinerikan pada saat running-up atau full-away. Kondisi ini, mesin beroperasi dalam putaran maju yang maksimal  saat kapal sudah bebas melewati alur keluar-masuk pelabuhan.

• Full (ahead) adalah instrumen komunikasi untuk operasional mesin dengan putaran maju penuh (full) sesuai dengan batasan yang telah ditentukan.

• Half (ahead) adalah instrumen komunikasi untuk operasional mesin dengan putaran maju setengah (half) sesuai dengan batasan yang telah ditentukan.

• Sow (ahead) adalah instrumen komunikasi untuk operasional mesin dengan putaran maju pelan (slow) sesuai dengan batasan yang telah ditentukan.

• Dead Slow (ahead)adalah instrumen komunikasi untuk operasional mesin dengan putaran maju pelan sekali (dead slow) sesuai dengan batasan yang telah ditentukan.

• STOP adalah instrumen untuk mematikan mesin atau menghentikan pengaruh gaya dorong kedepan dan/atau kebelakang kapal.

• Dead Slow (astern) adalah instrumen komunikasi untuk operasional mesin dengan putaran mundur pelan sekali (dead slow) sesuai dengan batasan yang telah ditentukan.

• Slow (astern) adalah instrumen komunikasi untuk operasional mesin dengan putaran mundur pelan (slow) sesuai dengan batasan yang telah ditentukan.

• Half (astern)adalah instrumen komunikasi untuk operasional mesin dengan putaran mundur setengah (half) sesuai dengan batasan yang telah ditentukan.

• Full (astern)adalah instrumen komunikasi untuk operasional mesin dengan putaran mundur penuh (full) sesuai dengan batasan yang telah ditentukan.

• Em'cy Full (astern)adalah instrumen komunikasi untuk operasional mesin dengan puttaran mundur kondisi darurat (emergency) sesuai dengan batasan yang telah ditentukan.

Contoh handle telegraph di anjungan. (Foto by: Dokumentasi pribadi penulis)

Dalam operasional putaran mesin yang diatur secara manual (manual mode) yang prrlu diperhatikan adalah putaran kritis mesin (critical speed)

Continue

Mechanical Seal

Mechanical seal merupakan salah satu komponen penting yang terpasaang pada poros pompa untuk mencegah keebocoran fluida serta mencegah kerusakan permukaan poros karena operasional putaran dan gesekan. Selain menggunakan mechanical seal, beeberapa pompa dengan jenis yang lain menggunakan gland packing untuk fungsi yang sama.

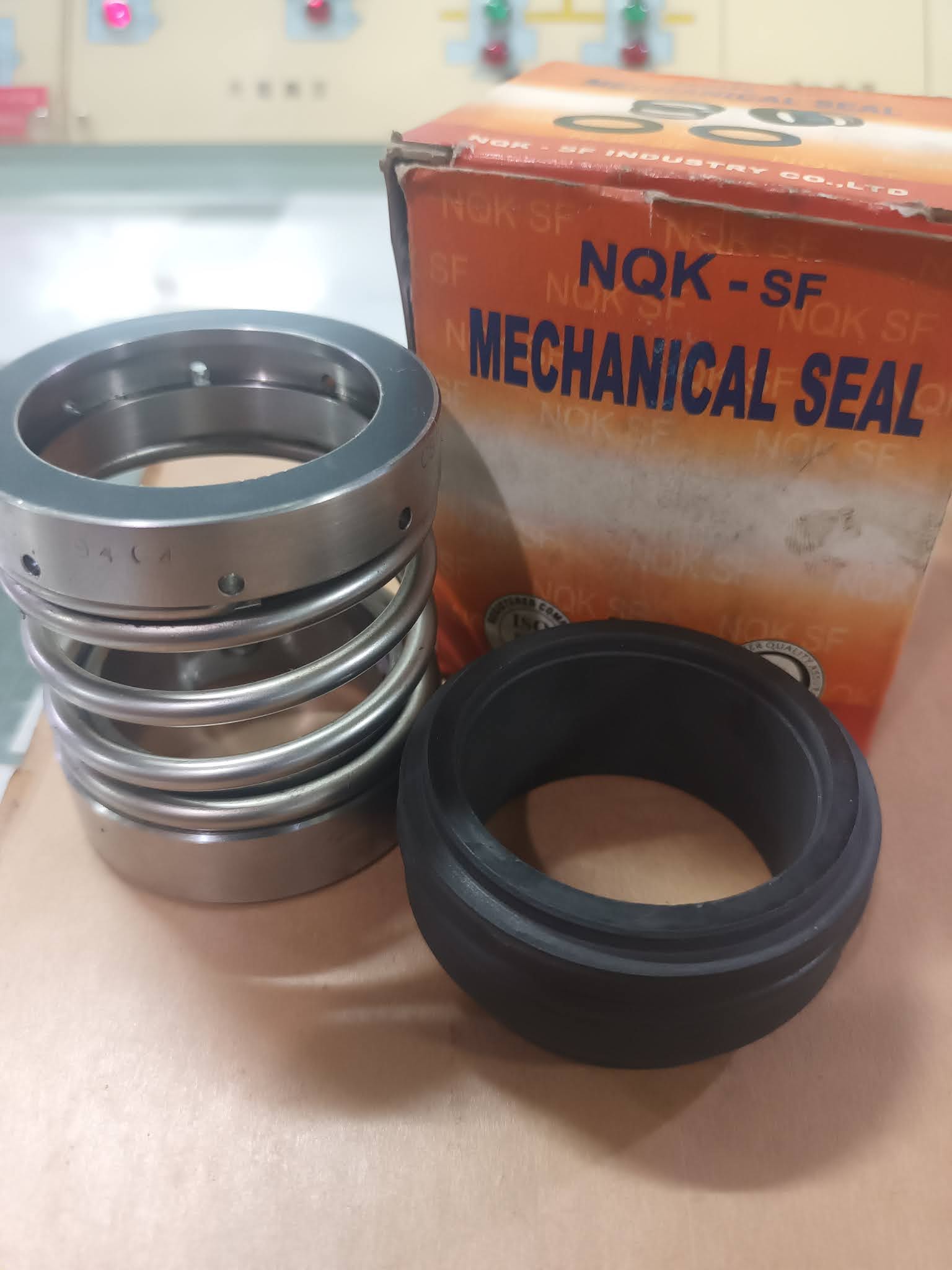

Mechanical seal untuk pompa di kapal. (Foto by: Dokumentasi pribadi penulis)

Mechanical seal pada umumnya terdiri dari dua bagian yang masing - masing memiliki permukaan yang rata untuk saling bersentuhan. Bagian pertama adalah yang terpasang pada shaft yang berputar dan menerima gaya aksial-radial. Pada bagian ini komponen dilengkapi dengan spring untuk menjamin posisinya tetap bertahan dalam putaran karena menerima besarnya gaya aksial-radial. Pada bagian yang lain, merupakan komponen yang terpasang statis pada housing dan akan menerima gaya dorong dari spring.

Beberapa karakter penggunaan mechanical seal yang digunakan pada pompa-pompa diatas kapal diaantaranya adalah sebagai berikut,

• Mechanical seal dipakai pada pompa - pompa jenis sentrifugal, roda gigi serta pompa ulir. Penggunaan mechanical seal dipakai pada pompa yang memiliki diameter shaft sebesar 20 - 140 mm.
• Penggunaaanya pada media air tawar (maksimal 90°C), air laut (maksimal 40°C),  minyak lumas serta bahan bakar (maksimal 100°C) memiliki batasan tekanan dan temperatur kerja. Apabila operasional melebihi temperatur kerja yang ditentukan maka mechanical seal membutuhkan pendinginan untuk mencegah kerusakan pada bahan.
• Tekanaan kerja menyesuaikan dengan jenis bahan komponen yang bersinggungan. Bahan yang sering digunakan adalah ceramic vs carbon, tungsten carbide vs carbon, silicone carbide vs carbon.
