Jenis Alat Ukur Tekanan (Bourdon Tube Type)

Dalam operasional permesinan, hal yang sangat penting untuk dilakukan pengukuran diantaranya adalah tentang besarnya nilai temperatur dan tekanan dalam setiap detail sistem permesinan tersebut. Pemantauan dan pengukuran tekanan maupun temperatur akan menunjang optimalisasi pengoperasian permesinan pada umumnya. Kaitannya dengan pengukuran tekanan kerja dalam sistem, digunakan alat ukur dengan jenis yang berbeda sesuai dengan peruntukannya.

Dalam prakteknya dilapangan, tidak jarang masyarakat menyebut alat ukur tekanan dengan istilah "manaometer" walaupun dengan peruntukan yang berbeda. Hal ini yang perlu mendapatkan pencerahan untuk identifikasi yang sesuai dengan peruntukannya dalam sistem.

Alat ukur ini pada umumnya terpasang dalam sistem untuk mengukur besarnya tekanan media air tawar, air laut, uap, udara bertekanan, bahan bakar, minyak lumas serta beberapa media lain yang bersifat non-corrossive terhadap material body dan komponennya yang menggunakan bahan kuningan (brass).

Beberapa jenis alat ukur tekanan yang umumnya digunakan sesuai dengan peruntukannya dianataranya adalah,

1. Pressure gauge. Merupakan alat ukur tekanan dengan skala yang dumulai dari angka 0 "nol" dan bertambah sampai dengan skala yang ditentukan. Alat ukur ini mutlak digunakan untuk mengukur tekanan positif (diatas tekanan atmosfir). Alat ukur jenis ini pada umumnya terpasang pada line tekan dalam suatu sistem. (Misal line tekan sistem pelumasan).

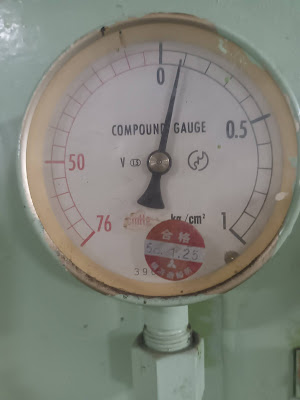

2. Compound gauge. Merupakan alat ukur tekanan dengan skala negatif (dibawah nilai 0 "nol") dan skala positif (diatas nilai 0 "nol"). Alat ukur ini digunakan untuk mengukur tekanan dan ke-vacum-an dalam sistem. Secara sederhana compound gaauge diterjemahkan sebagai kombinasi alat ukur pressure gauge dan vacuum gauge dalam satu alat. Pada umumnya alat ukur ini terpasang pada suction line dalam suatu sistem. Misal yang terpasang pada suction line pompa pendingin air tawar.



3. Vacum gauge. Merupakan alat ukur tekanan negatif / vacum dengan skala yanag dimulai dari angka 0 "nol" dan terus berkurang dengan skala dibawah tekanan atmosfir. Sebagai contoh, alat ini pada umumnya terpasang dalam sistem fresh water generator untuk mengukur tingkat ke-vacum-an dalam sistem.




Continue

Battery dan Perawatannya

Baterai merupakan salah satu sumber energi listrik searah (DC) diatas kapal. Selaain diatas kapal, penggunaan baterai sering kita temui pada penggunaanya pada kendaraan bermotor dan/atau permesinan yang ada disekitar kita. Sebagai sumber energi listrik searah, baterai memiliki peran yang sangat penting dalam operasional kapal dan bagian permesinan. Beberapa diantaranya adalah,

• Sebagai sumber energi listrik yang digunakan untuk sistem starting yang umumnya digunakan pada mesin dengan putaran tinggi hingga mesin putaran menengah.
• Sebagai sumber energi dan menyimpaan energi listrik yang akan digunakan untuk keperluan peneranagan darurat (emergency light) pada saat kondisi black-out.
• Sumber energi arus searah yang menunjang pengoperasian peralatan navigasi, alat komunikasi/radio serta sistem instrumen dan kendali arus lemah pada perangkat yang terpasang di anajungan, engine room, engine control room maupun yang ada pada masing - masing machinery.

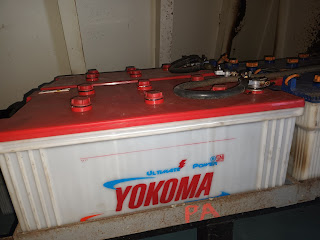

Batterai yang merupakan sumber energi listrik arus searah. (Foto by: Dokumentasi pribadi penulis)

Pentingnya penggunaan baterai, mewajibkan baterai selalu dalam kondisi baik dan layak untuk men-support penggunaanya diatas kapal. Kondisi tersebut dapat terpenuhi apabila baterai dirawat dengan baik. Beberapa jenis tindakan perawatan dan pemeriksaan terhadap baterai dianataranya,

1. Pastikan bahwa terminal dan klem terminal baterai tidak berkarat. Selain kondisi karat, pemasangan klem baterai juga perlu mendapat perhatian bahwa dalam posisi terpasang dengan kuat dan tidak kendor. Karat dan kendornya klem baterai dapat menggurangi daya hantar bahan untuk mengalirkan energi listrik. Hal terparah yang terjadi apabila klem baterai kendor adalah terjadinya percikan bunga api yang dapat memicu terjadinya kebakaran.
2. Periksa fluida baterai pada jumlah yang cukup berada diantara garis "UPPER LEVEL" dan "LOWER LEVEL". Lakukan penambahan fluida dengan menggunakan air destilasi (destilate water) saat level fluida berada pada level bawah. Level fluida baterai yang berlebih (diatas garis UPPER LEVEL) akan memicu tumbahan yang akan mengakibatkan karat (karena fluida mengaandung asam sulfat yang bersifat korosif). Demikian juga sebaliknya, apabila fluida berada dibawah garis LOWER LEVEL, maka akan memeungkinkan kerusakan elemen baterai karena elektroda tidak terendam dengan sempurna secara keseluruhan.
3. Periksa kadar berat jenis air baterai dengan menggunakan hydrometer. Komdisi baterai dapat terpantau dari identifikasi warna pada pelampung yang digunakan pada hydrometer.
4. Periksa tegangan baterai dengan menggunakan multi-meter/ AVO meter.
5. Pastikan baterai tersimpaan pada ruangan dengan ventilasi yang cukup. Ruang baterai yang ada dikapal harus dipastikan sirkulasi udara dan penerangannya.
6.


Continue

Ongkos Pengangkutan Barang di Laut

Jasa angkutan laut yang menggunakan sarana kapal niaga merupakan salah satu jenis bisnis sektor perhubungan laut yang dilakukan oleh para pengusaha dengan pengawasan dan regulasi dari pemerintah. Dalam operasional kapal, pengusaha meenghendaki mendapatkan provit yang maksimal sebagai income perusahaan. Pengusaha akan menenetukan besarnya jasa ongkos pengangkutan dan penegiriman barang.

Aktifitas bongkar-muat pada kapal Ro-Ro (Foto by: Dokumentasi pribadi penulis)

Besarnya nominal ongkos pengangkutan dan penegiriman barang setidakanya ditentukan oleh beberapa faktor tersebut dibawah ini, dianataranya

1. Jarak trayek. Yaitu panjang perjalanan yaang harus ditempuh dari tempat asal (origin) ke tempat tujuan (destination). Jarak ini menjadi penentu karena kaitannya dengan pemakaian/konsumsi bahan bakar dan waktu tempuh yang relatif lama.
2. Volume angkutan. Yaitu beban muatan yang akan menjadi faktor penentu terhadap kecepatan (traveling speed) dan efisiensi space ruang muat.
3. Berat jenis. Yaitu berat spesifik untuk tiap - tiap jenis barang.
4. Pemakaian ruang. Yaitu besarnya ruang yang dipakai untuk menempatkan baranag dalam ruang muat. Semakin besar dimensi barang, akan semaakin banyak memakai space ruangan yang akan mempengaruhi peningkatan ongkos jasa kirim. Demikian juga sebaliknya.
5. Bongkar-muat. Yaitu metode yang digunakan untuk membongkar dan memuat barang keatas kapal. Dalam prakteknya, apabila aktifitas bongkar muat menggunakan sarana yangvterpasaang diatas kapal akan memeberikan konsekuensi ongkos yang lebih tinggi.
6. Resiko pengangkutan. Yaitu resiko yang kemungkinan diterima saat proses pengiriman. Resiko yang dimaksudkan dapat berupa resiko barang/muatan itu sendiri (apabila termasuk barang berbahaya yang butuh penanganan khusus) maupun resiko pengantaran atas pengaruh cuaca, perompak dll.
7. Muatan arah sebaliknya. Yaitu pertimbangan ada/tidaknya muatan sebaliknya. Apabila armada dalam kondisi penuh muatan menuju pelabuhan sebalaimknya, maka ongkos jasa kirim akan menjadi relatif rendah apabila dibanding dengan kapal yang kosong dalam perjalan menuju pelabuhan asal.

Continue

Video: Kenangan Bersamamu

Video by: Dokumentasi pribadi penulis



Continue

Generasi Kapal Kontainer

Kapal kontainer merupakan salah satu jenis kapal niaga yang mengangkut muatannya dengan dikemas dalam peti kemas yang berukuran standart. "Lahir-nya" kapal kontainer merupakan sebuah revolusi baru yang mulai menggeser peran kapal jenis cargo yang memuat muatannya secara curah langsung dalam palka kapal.

Dengan menggunakan kapal kontainer, didapatkan beberapa jenis kemudahan dan keuntungan dalam operasionalnya. Hal inilah yang menjadi latar belakang pesatnya perkembangan kapal kontainer yaang telah mencapai beberapa generasi. Beberapa keuntungan yang didapatkan diantaranya adalah,

1. Waktu bongkar-muat di pelabuhan menjadi relatif singkaat karena muatan tertata rapi dalam peti kemas.
2. Penataan muatan dalam palka menjadi lebih rapi dan mampu mengangkut muatan dengan maksimal. (Kapasitas muatan dapat dimaksimalkan dalam palka (in-hold) maupun diatas deck (on-deck).
3. Peralatan bongkar-muat menjadi lebih praktis dan bekerja dengan efektif untuk bekerja apabila dibanding dengan jumlah muatan yang sama pada kapal cargo.
4. Penataan muatan yang rapi secara maksimal dalam palka mempengaruhi ukuran kapal. Artinya, desain dan ukuran kapal yaang dibangun dapat dimaaksimalkan secara keseluruhan.
5. Prosedur kepabeanan terhadap muatan dapat diurus dengan cepat dan mudah karena dapat dengan mudah dikelompokkaan dalam satu peti kemas yang sama.
6. Selain mengangkut muatan padat, desain peti kemas juga dimungkinkan dapat mengangkut muataan cair maupun gas dengan penanganaan khusus.

Proses pembangunan kapal post panamax plus di Imabari Ship-Building, Jepang. (Foto by: Dokumentasi pribadi penulis)

Setidaaknya beberapa alasaan tersebut yang menjadi dasar perkembangan kapal kontainer yang mencapai beberapa generasi pada tahun ini.

Klasifikasi generasi kapal kontainer adalah seperti yang tertulis dibawah ini.

• Generasi pertama diklasifikasikan sebagai kapal convertered yaitu kapal non-peti kemas yang dimodifikasi menjadi pengangkut peti kemas. Generasi kapal ini merupakaan kapal yang dibangun pada tahun 1965-1970. Pada generasi pertama, kapal dibangun dengan panjang maksimal 135 m dengan maximum draft kurang dari 9 (sembilan) meter, yang mamapu mengangkut kontainer sebaanyak 500 - 600 TEU'S
• Generasi kedua diklasifikasikan sebagai kapal cellular yaitu kapal yang dibangun khusus untuk mengangkut peti kemas dengan menyediakan cell - cell untuk menempatkan peti kemas dalam palka. Pada jenis kapal ini tanpa dilengkapi derek sebagai sarana bongkar-muat. Generasi kedua ini muncul pada tahun 19170 - 1980 dengan kapal - kapal panjang maksimal 215 m dan maximum draft 10 meter yang mamapu mengangkut peti kemas sebanyak 1.000 - 2.500 TEU's.
• Generasi ketiga diklasifikasikan sebagai kapal panamax yaitu kapal peti kemas jenis cellular yang dibangun untuk dapat melewati terusan panama. Generasi ketiga ini lahir pada tahun 1980 - 2000 yang membangun kapal dengan panjang 250 - 290 meter dan maximum draft 12 meter yang mampu mengangkut peti kemas sebanyak 3.000 - 4.000 TEU's.
• Generasi kempat diklasifikasikan sebagai post panamax yang merupakan kapal dengan dimensi besar dan tidak dimungkinkan untuk melewati terusan panama. Kapal generasi keempat ini lahir pada tahun 2000an dengan panjang maksimal 300 meter dan maximum draft 13 meter untuk mengangkut peti kemas sebanyak 4.000 - 5.000 TEU's.
• Generasi kelima diklasifikasikan sebagai post panamax plus yang merupakan pengembangan dari kapal generasi keempat. Generasi kelima ini muncul setelah tahun 2005an. Post panamax plus ini merupakan kapal dengan dimensi panjang 350 meter keatas dengan maximum draft 14 meter yang mampu mengangkut peti kemas sebanyak 5.000 - 8.000 TEU's.

Continue
